Задвижка 30с964нж ДУ150 РУ25 (DN150, RN25) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с964нж ДУ150 предназначена для использования в системах водоснабжения и газопроводах. Обладает прочной конструкцией и надежным принципом действия, обеспечивая безопасность и эффективность работы системы.

• Основной принцип действия задвижки состоит в перекрытии потока жидкости или газа в трубопроводе. При помощи рукоятки или привода, задвижка может быть легко открыта или закрыта, регулируя поток среды. Это делает ее удобной и простой в использовании.
• Задвижка 30с964нж обладает высокой прочностью и долговечностью благодаря материалу изготовления — стали. Она способна выдерживать высокое давление и температуру, что делает ее надежным решением для различных условий эксплуатации.
• Данный тип задвижки имеет фланцевое соединение, что позволяет легко устанавливать и снимать ее с трубопровода. Это облегчает обслуживание и ремонт, а также позволяет быстро заменить изделие в случае необходимости.

Задвижка является надежным и безопасным решением для контроля потока среды в системах водоснабжения и газопроводах: прочная конструкция и простой принцип действия обеспечивают эффективную работу системы и минимизируют возможность аварийных ситуаций.

Технические характеристики задвижки 30с964нж ДУ150

Устройство

• Рабочее давление PN, атм — 25
• Присоединение — Фланцевые
• Тип проходного сечения — Полнопроходные
• Рабочая среда — Для воды, Для нефтепродуктов, Для пара
• Температура рабочей среды — 450 °С
• Управление — Под электропривод
• Тип присоединения электропривода — Б
• Тип задвижки — Клиновые
• Вес, кг — 96

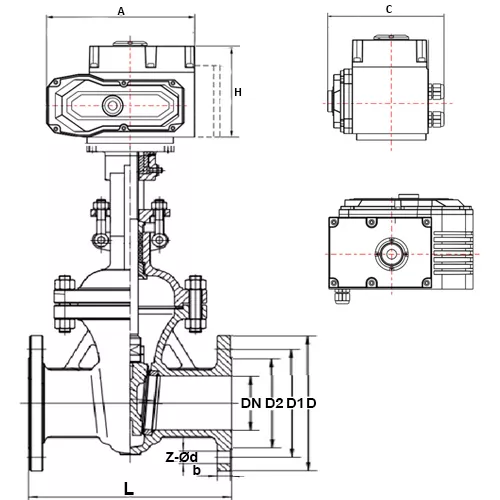

Габаритные и установочные размеры 30с964нж ДУ150

• DN — 150 мм
• L — 350 мм (строительная длина)
• D — 300 мм
• D1 — 250 мм
• D2 — 218 мм
• b — 30 мм
• Zxød — 8 x 25 мм
• A — 316 мм
• C — 208 мм
• H — 170 мм

Эскиз

Материальное исполнение

• Марка материала корпуса — Сталь 25Л
• Материал шпинделя — 20Х13
• Крепёжные элементы — Сталь 25, Сталь 35
• Крышка — Сталь 25Л
• Гайка шпинделя — Латунь ЛС59-1
• Маховик — Сталь 25Л
• Прокладка крышки корпуса — Паронит
• Набивка сальника — АГИ, ТРГ
• Наплавка на кольце в корпусе — 07Х25Н13
• Наплавка на клине — Сталь по типу 20Х13

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с964нж ДУ150 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
