Задвижка 30ч39р ДУ400 РУ16 (DN400, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч939р ДУ400 используется в промышленности и строительстве для регулирования потока жидкостей и газов. Представляет собой механизм, состоящий из корпуса, стержня и фланцевых соединений.

• Принцип действия задвижки основан на перемещении стержня внутри корпуса. Когда он находится в открытом положении, поток жидкости или газа свободно проходит через задвижку. При закрытии стержня, поток блокируется, обеспечивая контроль.
• Задвижка 30ч939р обладает высокой прочностью и долговечностью благодаря использованию стали высокого качества. Способна выдерживать высокое давление и температуру, что позволяет ей применяться в самых требовательных условиях.
• Этот тип задвижки обеспечивает надежное и плавное регулирование потока, что позволяет точно настроить его величину и направление. Благодаря фланцевым соединениям, задвижка легко монтируется и демонтируется, что упрощает ее обслуживание и замену при необходимости.

30ч939р ДУ400 широко применяется в различных отраслях, таких как нефтегазовая, химическая, энергетическая и водоочистительная промышленность.

Технические характеристики задвижки 30ч39р ДУ400

Устройство

• Инженерная система — Водоснабжение, Отопление, Тепловые пункты
• Рабочая среда — вода
• Тип присоединения — фланцевое
• Тип затвора — под электропривод
• Модель — 30ч939р
• Затвор — клиновая
• Масса нетто — 181 кг
• Диаметр — Ду 400
• Максимальное рабочее давление, бар — Ру16
• Номинальное давление фланцев, бар — 10/16
• ОСТ присоединение — присоединение по ОСТ «В»
• Крутящий момент — 160Н*м

Габаритные и установочные размеры 30ч939р ДУ400

• L — 310 мм (строительная длина)
• h — 890 мм
• H — 1230 мм
• D- 580мм

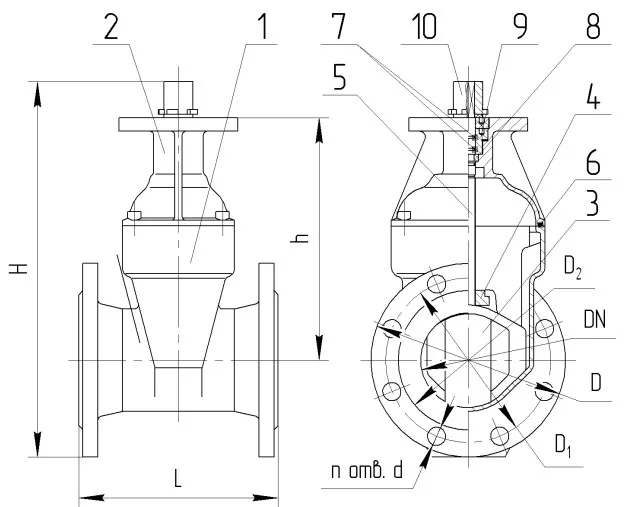

Эскиз

Материальное исполнение

• Корпус — Чугун
• Крышка — Чугун
• Клин — Чугун обрезиненный (EPDM)
• Гайка шпинделя — Бронза
• Шпиндель — Нержавеющая сталь
• Прокладка крышки — Резина
• Уплотнительные кольца — Резина
• Втулка — Бронза
• Упорная гайка — Чугун
• Втулка — Сталь 45
• Дистанционная шайба — Фторопласт

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч939р ДУ400 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
