Задвижка 30ч39р ДУ450 РУ16 (DN450, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30ч939р ДУ450 предназначена для использования в системах трубопроводов с высоким давлением и большим диаметром. Обладает прочной конструкцией и надежностью, что делает ее идеальным выбором для применения в различных отраслях, включая нефтегазовую промышленность, химическую промышленность и энергетику.

• Задвижка 30ч939р работает по принципу открытия и закрытия потока жидкости или газа в трубопроводе. Оснащена специальным механизмом, который позволяет управлять движением шпинделя и, соответственно, открывать или закрывать клапан. Этот механизм обеспечивает плавное и точное управление потоком, что позволяет операторам эффективно контролировать систему.
• Преимущества задвижки включают высокую надежность и долговечность. Она изготовлена из качественных материалов, которые обеспечивают ее стойкость к коррозии и воздействию агрессивных сред. Благодаря этому, задвижка способна прослужить долгое время без потери своих функциональных качеств.
• Обладает высокой герметичностью, что позволяет предотвратить утечки и обеспечить безопасность работы системы. Легко устанавливается и обслуживается, что упрощает процесс эксплуатации.

Технические характеристики задвижки 30ч39р ДУ450

Устройство

• Инженерная система — Водоснабжение, Отопление, Тепловые пункты
• Рабочая среда — вода
• Тип присоединения — фланцевое
• Тип затвора — под электропривод
• Модель — 30ч939р
• Затвор — клиновая
• Тип — аналог МЗВ
• Тип присоединения — фланцевое
• Обрезиненный клин — да
• Масса нетто — 30.59 кг
• Диаметр — Ду 150 мм
• Давление — Ру10/16
• Тип затвора — под электропривод
• ОСТ присоединение присоединение по ОСТ «А»
• Строительная длина — 210 мм

Габаритные и установочные размеры 30ч939р ДУ450

• DN — 450 мм
• L — 330 мм (строительная длина)
• H — 910 мм
• D1 — 640 мм
• c — 585 мм
• B — 530 мм
• D — 280 мм
• F — 220 мм
• N-D — 20-31 мм

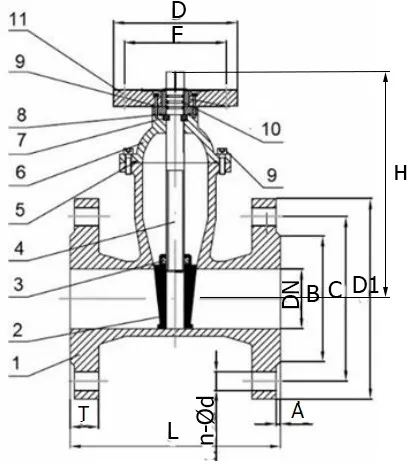

Эскиз

Материальное исполнение

• Материал клина — Чугун+EPDM
• Материал корпуса — Высокопрочный чугун GGG50
• Гайка — Бронза
• Крышка — Высокопрочный чугун GGG40
• Шток — Нержавещая сталь
• Прокладка – EPDM

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30ч939р ДУ450 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
